انواع اتصالات هیدرولیک

اتصالات عناصر مکانیکی هستند که به دو یا چند عنصر لوله یا شیلنگ اجازه می دهند تا به طور ایمن و کارآمد به هم متصل شوند. همراه با بررسی انواع اتصالات هیدرولیک باشید.

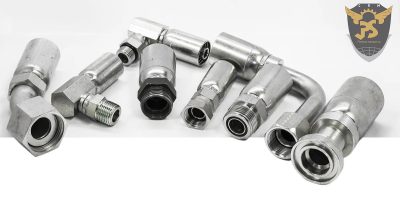

انواع اتصالات هیدرولیک

انواع اتصالات هیدرولیک مختلفی در کاربردها و محیط های گوناگون استفاده می شود که هر کدام ویژگی ها و مزایای خاص خود را دارند.

اتصالات هیدرولیک نوع خاصی از اتصالات هستند که در سیستم های هیدرولیک برای اتصال لوله ها و شیلنگ هایی که سیالات را به طور معمول تحت فشار بالا حمل می کنند استفاده می شود. این سیستم های هیدرولیک در طیف گسترده ای از کاربردها، از ماشین آلات سنگین، صنعت فرآیند و وسایل نقلیه ساختمانی گرفته تا تجهیزات تولید صنعتی و سیستم های بالابر و جابجایی هستند.

انواع اتصالات هیدرولیک را برای مقاومت در برابر فشار و دمای بالا طراحی شده است. آنها اتصال محکم و ایمن را در محیط های کاری سخت فراهم می کنند.

انواع اتصالات هیدرولیک می توانند از مواد مختلفی مانند فولاد ضد زنگ، برنج، آلومینیوم یا پلاستیک ساخته شوند. علاوه بر این، آنها می توانند در اشکال و اندازه های مختلف متناسب با نیازهای هر برنامه (مستقیم، آرنجی، سه راهی، ضربدری …) در دسترس باشند.

| جهت مشاهده سایر محصولات شرکت پارسیان صنعت ما را در اینستاگرام همراهی فرمایید.

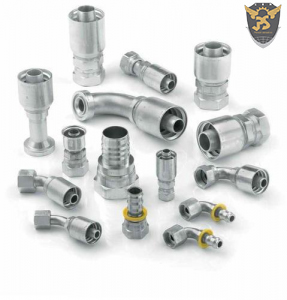

تقسیم بندی انواع اتصالات هیدرولیکی

انواع اتصالات هیدرولیک به دو دسته اصلی تقسیم می شوند:

1. اتصالات فشار قوی
2. اتصالات فشار پایین

اتصالات فشار بالا در سیستم هایی که سیالات را با فشار بالا منتقل می کنند، مانند سیستم های هیدرولیک ماشین آلات سنگین یا تجهیزات حفاری استفاده می شود.

اتصالات کم فشار در سیستم هایی که سیالات را با فشار کم انتقال می دهند، مانند سیستم های روانکاری استفاده می شود. آنها با روش های مختلفی مانند رزوه، فشرده سازی یا اتصال مکانیکی به لوله ها و شیلنگ ها متصل می شوند.

این محصولات همچنین می توانند اشکال مختلفی مانند اتصالات مستقیم، آرنج، سه راهی یا اتصالات متقاطع داشته باشند. این اجازه می دهد تا لوله ها و شیلنگ ها در زوایای مختلف و تنظیمات مختلف به یکدیگر متصل شوند. برای اطمینان از اتصال ایمن و بادوام، انتخاب نوع مناسب از انواع اتصالات هیدرولیک برای هر برنامه مهم است.

علاوه بر این، اتصالات هیدرولیک باید به درستی نصب و نگهداری شوند تا از نشتی و آسیب به سیستم جلوگیری شود. به طور خلاصه، اتصالات هیدرولیک یک جزء کلیدی در سیستم های هیدرولیک هستند. آنها برای اطمینان از عملکرد ایمن و قابل اعتماد تجهیزات و ماشین آلاتی که از آنها استفاده می کنند ضروری هستند.

بیایید انواع اتصالات هیدرولیک مختلف را با کمی جزئیات بیشتر بررسی کنیم.

بررسی انواع اتصالات هیدرولیک

اتصالات دو حلقه

اتصالات فشاری دو حلقه، همچنین به عنوان اتصالات فشرده، اتصالات دوگانه یا اتصالات دوبل نیز شناخته می شود، نوعی اتصالات است که در سیستم های لوله کشی و شیلنگ برای ایجاد یک اتصال ایمن و ضد نشتی استفاده می شود. این نوع اتصالات معمولاً در کاربردهای جابجایی سیالات با فشار متوسط یا فشار بالا استفاده می شود.

به سادگی آنها را به لوله وصل کنید و آنها را با یک آچار با انتهای باز سفت کنید تا به یک اتصال ضد آب برسید.

یکی از مزایای اتصالات دو حلقه این است که نصب آنها نسبتا آسان است و نیازی به چسب لحیم کاری یا ابزار خاصی ندارد.

یکی دیگر از مزایای اتصالات دو حلقه این است که بسیار متنوع هستند و می توان آنها را با اندازه های مختلف لوله و شیلنگ مانند لوله های مسی، فولادی ضد زنگ و پلاستیکی استفاده کرد. مهم است که مطمئن شوید اتصالات حلقه دوتایی با نوع لوله مورد استفاده سازگار است و بدون درز است.

اتصالات هیدرولیک تک حلقه

اتصالات تک حلقه ای برای اتصال لوله ها در سیستم های هیدرولیک طراحی شده و مطابق با استاندارد Deutsches Institut fϋr Normung DIN 2353 / ISO 8434-1 است. این اتصالات در اندازه های مختلف، از 4 تا 42 میلی متر OD، متناسب با قطر لوله ها یا لوله های مختلف موجود هستند. بسته به سری و قطر لوله، این اتصالات می توانند تا 800 بار را تحمل کنند.

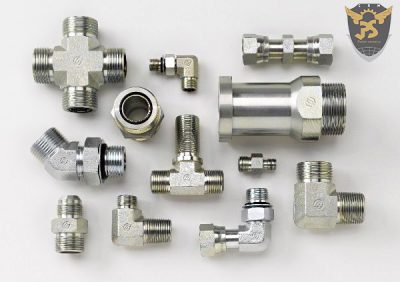

انواع اتصالات هیدرولیک تک حلقه ای شامل انواع مختلفی از اشکال، مانند مستقیم، متقاطع، سه راهی، زانویی، نر یا ماده، بوش های دیواری و اتصالات جوشی و غیره است. این اتصالات در دو ماده استاندارد موجود است: فولاد ضد زنگ 316 و فولاد کربن.

اتصالات سریع و اتوماتیک هیدرولیک

دو نوع اتصالات اتوماتیک و سریع وجود دارد:

1. اتصالات فشاری : از یک مهره فلزی بیرونی و یک نوک داخلی کوچک تشکیل شده است. لوله داخل نوک قرار می گیرد و با مهره بیرونی سفت می شود.
2. اتصالات فشاری داخلی : لوله داخل فیتینگ فشار وارد می شود و یک حلقه بیرونی که معمولاً پلاستیکی قرمز یا آبی است، لوله را بدون نیاز به سفت کردن هیچ مهره ای نگه می دارد.

هر دو نوع اتصالات در برنج یا فولاد ضد زنگ موجود هستند و در اشکال مختلف و در رشته‌های مختلف از جمله BSP، BSPT، NPT و متریک یافت می‌شوند. آنها همچنین در ابعاد مختلف، از 4 میلی متر تا 16 میلی متر قطر خارجی (OD) موجود هستند.

اتصالات هیدرولیک فشار قوی

طیف گسترده ای از انواع اتصالات هیدرولیک مناسب برای فشار کاری بالای 400 بار تا 4140 بار وجود دارد. برای فشارهای بالا، از اتصالات ویژه ای به نام MP (فشار متوسط) یا HP (فشار بالا) استفاده می شود. محصولات MP به طور معمول تا 1380 بار کار می کنند، در حالی که محصولات HP می توانند تا 4140 بار کار کنند.

سوپاپ های سوزنی، شیرهای توپی، و شیرهای چک و همچنین اتصالات در اشکال مختلف مانند آرنج، سه راهی، آستین و دوشاخه گنجانده شده است. علاوه بر این، اتصالات در نسخه‌های نری و مادگی موجود هستند. این اتصالات را فقط می توان به لوله هایی با انتهای مخروطی مخصوص و سازگار با بقیه اتصالات متصل کرد.

متداول ترین انواع اتصالات هیدرولیکی

رایج ترین انواع اتصالات هیدرولیک به همراه شرح مختصری از هر کدام در زیر ذکر شده است:

• BSPT (JIS-PT) : معمولاً به عنوان نوع انگلیسی شناخته می شود، این اتصالات استانداردی هستند که در سطح بین المللی برای آب بندی انتهای لوله ها و ایجاد اتصالات به کار گرفته شده اند.
• NPT/NPTF : متداول ترین نوع رزوه مورد استفاده در آمریکا است که با قطر داخلی مخروطی و قطر بیرونی مخروطی قابل تشخیص است که باعث می شود اتصالات خود آب بندی شوند.
• متریک : متداول ترین نوع مورد استفاده در اروپا است که به دلیل قطرهای داخلی و خارجی استوانه ای دقیق آن به خوبی شناخته شده است.
• SAE : یک نوع رزوه بسیار قابل اعتماد و قابل استفاده مجدد است که آب بندی عالی دارند.

نقش انواع اتصالات هیدرولیک در سیستم های هیدرولیک

در درجه اول، اتصالات هیدرولیک به عنوان یک پیوند اتصال در سیستم عمل می کنند. آنها عبور سیال هیدرولیک را بین اجزای مختلف تسهیل می کنند و جریان روان و بدون وقفه سیال را تضمین می کنند. انواع اتصالات هیدرولیک با اتصال ایمن لوله‌ها، شیلنگ‌ها و لوله‌ها، یکپارچگی مدار هیدرولیک را حفظ می‌کنند و از این رو عملکرد بهینه سیستم را تضمین می‌کنند.

علاوه بر این، اتصالات هیدرولیک به میزان قابل توجهی به قابلیت فشار سیستم کمک می کند. هر اتصالات به گونه ای طراحی شده اند که در محدوده فشار خاصی مقاومت کنند. بنابراین، اتصال صحیح، توانایی سیستم را برای کار در فشار مورد نیاز بدون خطر خرابی یا نشت تضمین می کند.

اتصالات هیدرولیک نیز نقش اساسی در نگهداری و تعمیر سیستم ایفا می کنند. قابلیت اتصال و قطع آسان این اتصالات، فرآیند تعویض یا تعمیر اجزای سیستم را ساده می کند. این ویژگی به ویژه در کاهش زمان توقف و افزایش راندمان کلی عملیات هیدرولیک حیاتی است.

در نهایت، با اجازه دادن به سفارشی سازی سیستم هیدرولیک، اتصالات مانند اتصالات شیلنگ هیدرولیک و سایر موارد می توانند کاربردها و نیازهای مختلف را برآورده کنند. از ماشین‌آلات سنگین بخش کشاورزی تا تجهیزات پزشکی دقیق، انواع اتصالات هیدرولیک نقش مهمی در شکل‌دهی انعطاف‌پذیری و سازگاری سیستم‌های هیدرولیک دارند.

نتیجه گیری

در حالی که ممکن است صدها مدل از انواع اتصالات هیدرولیک وجود داشته باشد، همه آنها به سه نوع اصلی خلاصه می شوند. این سه نوع یا مهر و موم فلزی، مهر و موم نرم یا اتصالات رزوه مخروطی هستند.
