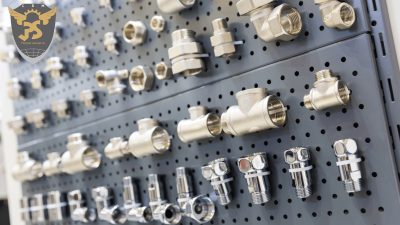

اتصالات هیدرولیک

اتصالات هیدرولیک برای اتصال شیلنگ هیدرولیک به اجزایی مانند سیلندرهای هیدرولیک، لوله ها، لوله ها یا انواع مختلف شلنگ های هیدرولیک استفاده می‌شود. با ما در معرفی این نوع اتصالات باشید.

اتصالات هیدرولیک

اتصالات هیدرولیک اجزایی هستند که به عنوان اتصالات عمل می‌کنند. آنها اجزای یک سیستم هیدرولیک را به هم متصل می‌کنند تا یک مهر و موم قوی ایجاد کنند و از عملکرد صحیح سیستم هیدرولیک اطمینان حاصل کنند. اتصالات هیدرولیک به سیال هیدرولیک اجازه ترکیب می‌دهد.

در برخی از سیستم‌های هیدرولیک، اتصالات هیدرولیک مخصوص می‌توانند جهت سیال را تغییر دهند.

معمولاً اتصالات هیدرولیک محصولات فلزی هستند که می‌توانند مشخصات فشار متفاوتی را تحمل کنند. اتصالات متداول از نظر مقاومت در برابر خوردگی، مقاومت در برابر سایش و خواص آب بندی بسته به مواد متفاوت است. اکثر اتصالات بر اساس استانداردهای بین المللی ساخته می‌شوند، بنابراین می‌توان آنها را برای مطابقت با نیازهای همه برنامه ها تطبیق داد.

انواع اتصالات هیدرولیک

اتصالات هیدرولیک دارای زیرمجموعه های زیادی هستند که از نظر ظاهر، عملکرد و شرایط کار با هم تفاوت دارند.

〉〉 اتصالات شیلنگ

یک سر اتصالات شلنگ هیدرولیک انتهای رزوه ای و سر دیگر انتهای اتصال شیلنگ است. انتهای رزوه دار به دو قسمت نر و مادگی تقسیم می‌شود، انتهای نری رزوه های خارجی است و می‌تواند به انتهای ماده متصل شود. انتهای شیلنگ به اندازه مربوط به شیلنگ وارد می‌شود و می‌توان آن را با کمک گیره ها ثابت کرد.

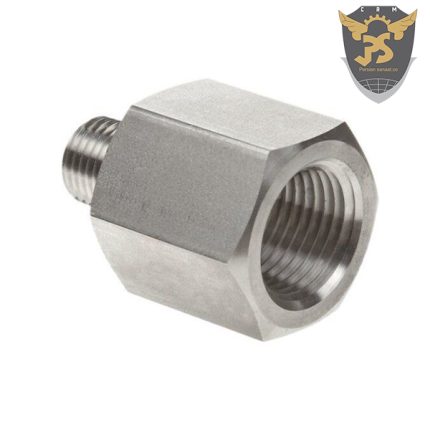

〉〉 آداپتورها

هر دو انتهای آداپتور پورت‌های رشته ای هستند. آداپتور هیدرولیک دارای انواع نر به نر، نر به ماده و ماده به ماده است. هر دو طرف آداپتور می‌تواند رشته‌های یکسان یا رشته‌های مختلف باشد.

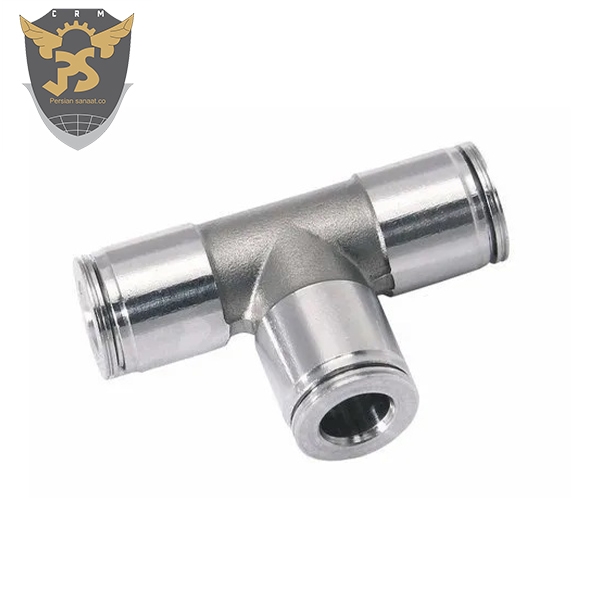

〉〉 اتصالات سه راهی و متقاطع

فیتینگ سه راهی دارای سه انتهای رزوه ای و فیتینگ متقاطع دارای چهار انتهای رزوه ای است. اتصالات سه راهی و متقاطع برای تقسیم سیال به جهات مختلف استفاده می‌شود، اتصالات سه راهی می‌توانند سیال را به دو جهت و متقاطع می‌توانند سیال را به سه جهت تقسیم کنند.

〉〉 مهره دنباله

مهره دنباله‌ها که یا به صورت صاف و یا زاویه خم می‌باشند، به منظور جلوگیری از خارج شدن از شیلنگ، شیارهایی بر روی آن قرار گرفته تا استحکام خود را حفظ کند. طرف دیگر آن رزوه دار متریک بوده که در اتصالات مورد نظر بسته می‌شود.

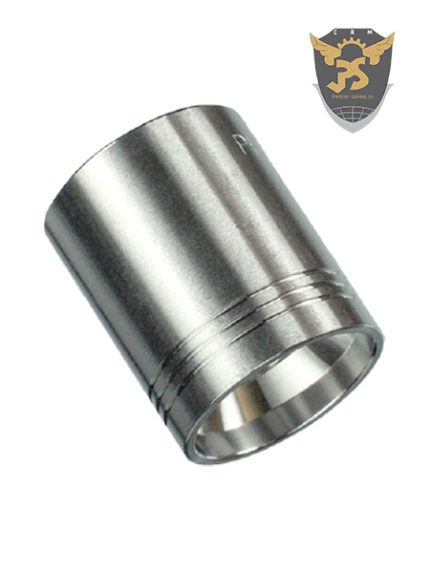

〉〉 پوسته شیلنگ

یک اتصالات فلزی استوانه ای است که با شیلنگ های هیدرولیک برای محکم کردن شیلنگ ها و اتصالات شلنگ استفاده می‌شود.

جنس اتصالات هیدرولیک

در محیط های هیدرولیک، اتصالات هیدرولیک فلزی رایج ترین هستند. بسته به محیط اسیدی یا قلیایی و محدوده فشار، نوع اتصالات فلزی متفاوت است. متداول ترین فلزات مورد استفاده در سیستم های هیدرولیک عبارتند از فولاد کربنی، فولاد ضد زنگ، برنج و آلومینیوم.

فولاد کربن

متداول ترین فلز مورد استفاده در سیستم های هیدرولیک فولاد کربنی است. فولاد کربنی از کربن و فولاد ساخته شده است و در بسیاری از کاربردها قابل استفاده است. کانکتورهای کربن فولادی در برابر خوردگی مقاومت کمتری دارند اما پردازش آسان، مقاوم در برابر فشار و مقرون به صرفه هستند.

فولاد ضد زنگ

از برخی جهات، فولاد ضد زنگ برترین فلز است. اتصالات فولادی ضد زنگ مقاوم در برابر خوردگی، فشار و سایش هستند، اما می‌توانند نسبتاً گران باشند. اتصالات استنلس استیل در استانداردهای بسیاری موجود است که 304 و 316 محبوب ترین انتخاب ها هستند.

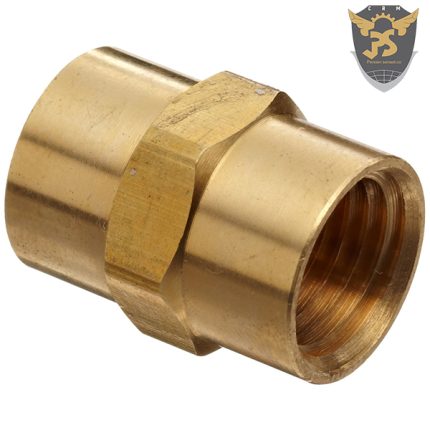

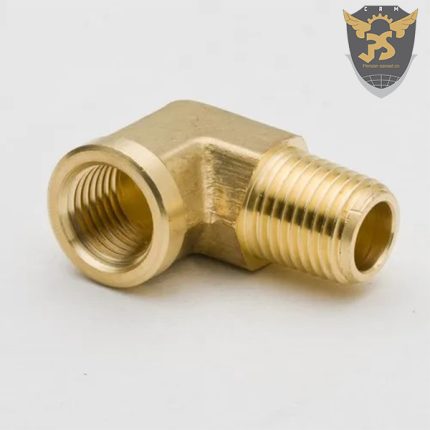

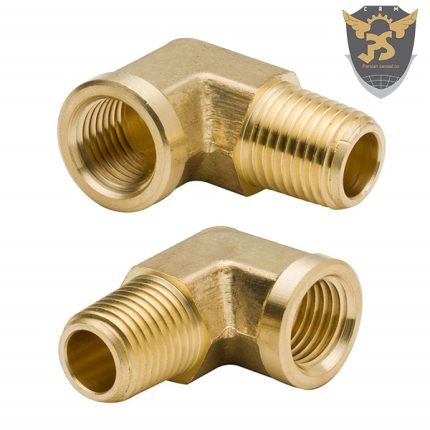

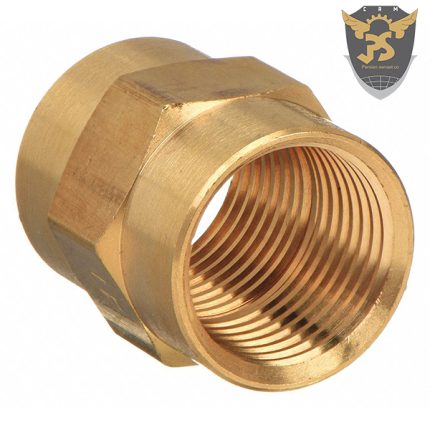

برنج

برنج از مس و روی تشکیل شده است که آلیاژ خاصی است. برنج به طور کلی در برابر خوردگی بسیار مقاوم است و قابلیت ماشینکاری بالایی دارد. اتصالات و لوله های برنجی برای کاربردهایی مانند خودرو، خانگی و صنعتی توصیه می‌شود.

آلومینیوم

اتصالات آلومینیومی نسبتاً مقاوم در برابر خوردگی، سبک وزن و مناسب برای محیط های کم فشار هستند. اتصالات ترمز آلومینیومی بیشتر در خودروها و هواپیماها استفاده می‌شود.

| جهت مشاهده سایر محصولات شرکت پارسیان صنعت ما را در اینستاگرام همراهی فرمایید.

استاندارد اتصالات هیدرولیک

• ISO: ISO (سازمان بین المللی استاندارد) استانداردی در سطح جهانی است که بسیاری از جنبه های آزمایش اتصالات هیدرولیک را پوشش می‌دهد. این استانداردها الزامات عملکرد و ابعاد را برای اتصالات شلنگ، فلنج ها، اتصالات سریع و غیره مشخص می‌کند.
• SAE: SAE (انجمن مهندسین خودرو) استانداردهایی را برای اتصالات هیدرولیک و شیلنگ‌های هیدرولیک مشخص می‌کند تا اطمینان حاصل شود که این اتصالات از نظر ابعادی صحیح هستند و می‌توانند فشارهای عملیاتی مناسب را تحمل کنند. رایج ترین استانداردها برای اتصالات و شیلنگ ها SAEJ512، SAEJ516 و SAEJ514 هستند.
• DIN: DIN یک استاندارد آلمانی است که رزوه، ابعاد و الزامات عملیاتی اتصالات شلنگ هیدرولیک، اتصالات فشاری و آداپتورها را تعریف می‌کند.

کاربرد اتصالات هیدرولیک

اتصالات هیدرولیک را می‌توان در طیف وسیعی از کاربردها اعمال کرد. تا زمانی که سیستم‌های هیدرولیک در کاربردها وجود دارد، نیاز قطعی به اتصالات هیدرولیک وجود دارد. اندازه ها، مواد و انواع مختلف اتصالات در محیط های مختلف استفاده می‌شود. به طور کلی، این مناطق نیاز به استفاده از اتصالات دارند:

• کشاورزی: تراکتورها، دروگرها و سیستم های آبیاری همگی به آداپتورهای هیدرولیک نیاز دارند.
• صنعت: سیستم‌های هیدرولیک در اکثر تجهیزات در کاربردهای صنعتی وجود دارد، بنابراین اتصالات هیدرولیک برای حفظ عملکرد صحیح سیستم وجود دارد.
• ساخت و ساز: بیل مکانیکی، بولدوزر و سایر ماشین آلات و تجهیزات بزرگ به اتصالات هیدرولیک با کیفیت بالا نیاز دارند.
• نفت و گاز: حمل و نقل و ذخیره سازی نفت و گاز نیاز به اتصالات هیدرولیک دارد که نشتی ایجاد نکند.
• دریایی: حمل‌ونقل دریایی یا چاه‌های نفت در دریا به اتصالات هیدرولیکی مقاوم در برابر خوردگی و آب‌بندی قوی نیاز دارند.
• حمل و نقل: بسیاری از صنایع به حمل و نقل مواد نیاز دارند، بنابراین لوله کشی هیدرولیک می‌تواند حمل و نقل ایمن سیالات را تحت فشار تضمین کند.
• خودرو: اتصالات استاندارد خاصی برای سیستم های ترمز و سیستم های سوخت در خودروها وجود دارد. این اتصالات عملکرد صحیح سیستم را تضمین می‌کند.

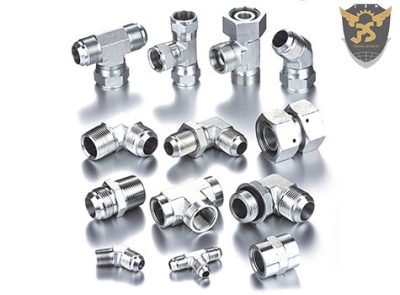

نکات خرید اتصالات هیدرولیک

سیستم هیدرولیک تنها در صورت انتخاب اتصالات هیدرولیک صحیح می‌تواند عملکرد عادی خود را حفظ کند. بنابراین انتخاب و خرید اتصالات هیدرولیک مناسب باید از جنبه های زیر در نظر گرفته شود:

اندازه
اندازه مناسب با نصب درست برای برنامه مناسب مطابقت دارد. به عنوان مثال سایزهای متریک M8*1.0، M10*1.0 و M22*1.5 و غیره می‌باشد. هنگام انتخاب فیتینگ، اندازه فیتینگ را با دقت انتخاب کنید.

درجه حرارت
در سیستم‌های هیدرولیک، تفاوت‌هایی در دمای محیط وجود دارد و محدوده دمای عملکرد اتصالات هیدرولیک باید با توجه به دمای محیط انتخاب شود.

کاربرد
محیط کاربرد اتصالات هیدرولیک نوع اتصالات را تعیین می‌کند. تفاوت‌های دقیقی در انواع اتصالات مورد استفاده برای کاربردهای کشاورزی، صنعتی، دریایی، حمل و نقل و خودرو وجود دارد.

مواد
محیط‌های مختلف به مواد مختلفی برای اتصالات هیدرولیک نیاز دارند. همچنین هزینه اتصالات از جنس به متریال متفاوت است.

فشار
فشار نامی اتصالات هیدرولیک باید بیشتر از فشار سیستم باشد تا اطمینان حاصل شود که سیستم هیدرولیک نشتی یا آسیب نمی‌بیند.

نصب و راه اندازی اتصالات هیدرولیک

اتصالات هیدرولیک به دو دسته عمده :

1. اتصالات شلنگ هیدرولیک
2. آداپتورهای هیدرولیک

تقسیم می‌شوند. این دو نوع اتصالات در برخی از جزئیات ابزار مورد استفاده و فرآیند نصب با هم تفاوت دارند.

انتخاب ابزار مناسب

• آچار قابل تنظیم: می‌توان آن را با توجه به اندازه اتصالات یا مهره شش ضلعی تنظیم کرد.
• ابزار برش: برای برش شیلنگ، لوله استفاده می‌شود.
• درزگیر: در صورت نیاز اقدامات آب بندی را از قبل آماده کنید.
• تجهیزات حفاظتی: برای محافظت از خود دستکش یا عینک تهیه کنید.

نصب و راه اندازی اتصالات شیلنگ

• بازرسی: ظاهر اتصالات را قبل از نصب بررسی کنید تا مطمئن شوید که رزوه ها عاری از سوراخ، زنگ زدگی و شکستگی هستند.
• برش: شیلنگ را به طول مناسب ببرید.
• نصب: انتهای شیلنگ اتصالات را در شیلنگ نصب کنید و مهره را محکم کنید تا مجموعه شیلنگ تشکیل شود.
• تست: تست نشتی در سیستم هیدرولیک.

فرآیند تولید اتصالات هیدرولیک

اتصالات هیدرولیک به طور کلی با استفاده از آهنگری داغ پردازش می‌شوند که استحکام و چقرمگی اتصالات را تا حد زیادی بهبود می‌بخشد. در پردازش تراش CNC، اتصالات چندین مرحله از جمله پانچ کردن، پردازش پروفیل و پردازش نخ را طی می‌کند.

پس از پردازش اتصالات، برای بهبود زیبایی شناسی نیاز به عملیات سطحی دارد. درمان های رایج شامل گالوانیزه کردن، آسیاب کردن، پرداخت و غیره است. تمامی یراق آلات چندین بار از نظر ظاهر، رزوه و کیفیت بررسی می‌شوند.

قیمت اتصالات هیدرولیک

قیمت اتصالات هیدرولیک ممکن است متغیر باشد و بستگی به اندازه، جنس و کیفیت آن داشته باشد.
