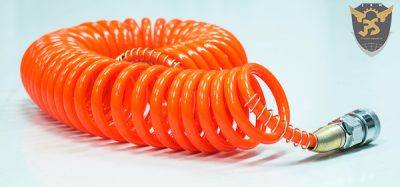

شیلنگ پنوماتیک

یک لوله و شیلنگ پنوماتیک هوای فشرده را به اجزای یک سیستم مانند شیرها و محرک ها توزیع می‌کند. امروزه کارخانه های صنعتی و تاسیسات تولیدی متکی به اتصالات پنوماتیک هستند.

شیلنگ پنوماتیک

لوله و شیلنگ پنوماتیک اجزای ضروری در طیف گسترده ای از کاربردها، از اتوماسیون صنعتی گرفته تا دستگاه های پزشکی هستند. آنها هوای فشرده را به ابزارهای برقی، محرک ها و سایر تجهیزات پنوماتیک منتقل می‌کنند. انتخاب شیلنگ یا لوله بستگی به کاربرد خاص و ویژگی های عملکرد مورد نیاز دارد.

هوای فشرده حاوی محصولات جانبی مانند روغن کمپرسور، ذرات گرد و غبار و میعانات است. بنابراین شیلنگ باید از نظر شیمیایی در برابر روغن های کمپرسور و میعانات ناشی از محیط مقاوم باشد و در عین حال از هرگونه شرایط محیطی محافظت شود.

| جهت مشاهده سایر محصولات شرکت پارسیان صنعت ما را در اینستاگرام همراهی فرمایید.

جنس شیلنگ پنوماتیک

اکثر لوله ها و شیلنگ های پنوماتیک از ترموپلاستیک ساخته شده‌اند که بسته به کاربرد می‌توانند تک لایه یا چند لایه باشند. در زیر به طور خلاصه در مورد رایج ترین ترموپلاستیک‌هایی که به طور خاص برای شیلنگ‌های پنوماتیک استفاده می‌شوند صحبت می‌کنیم.

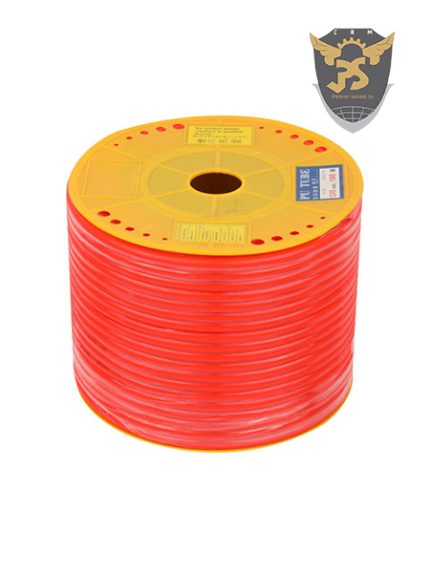

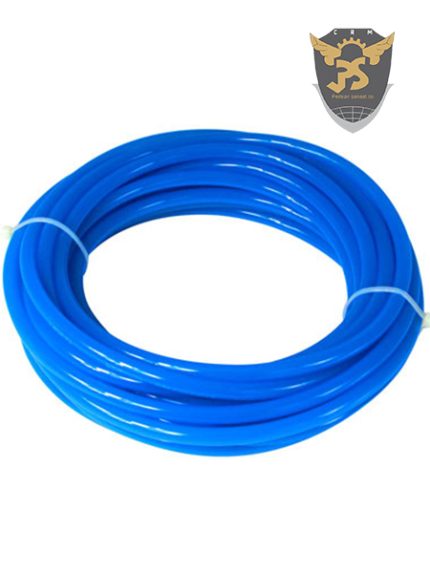

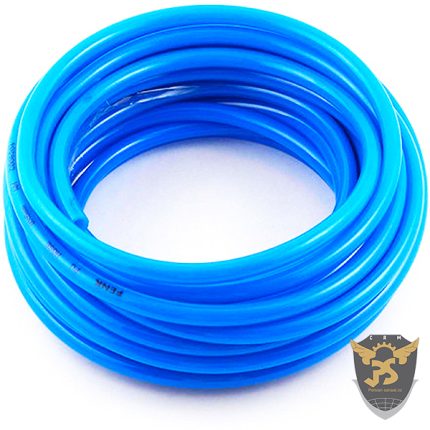

• پلی اورتان (PUR یا PU): مقاوم در برابر پیچ خوردگی و سایش، انعطاف پذیر و قوی.

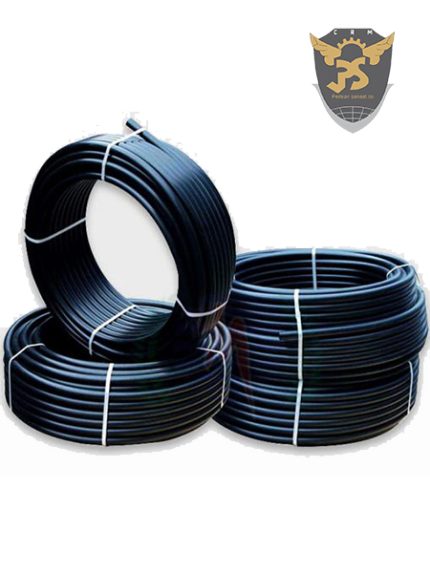

• پلی آمید (PA یا نایلون): سبک، مستحکم، از نظر ابعادی پایدار، شعاع خمش خوب، مقاومت خمشی خوب و نرخ جذب رطوبت کم.
• پلی اتیلن (PE): انعطاف پذیر، مقاومت شیمیایی خوب و مقرون به صرفه است.
• پلی وینیل کلراید (PVC): سبک، انعطاف پذیر و می تواند به طور مکرر استریل شود بدون هیچ گونه عوارض جانبی.
• پلی پروپیلن (PP): بسیار سبک، مقاومت شیمیایی و حرارتی خوبی دارد و دارای سختی سطحی خوبی است.

شیلنگ پنوماتیک معمولاً از یک لوله داخلی، یک یا چند لایه فیبر بافته شده یا مارپیچی تقویت‌کننده و یک پوشش محافظ بیرونی تشکیل شده است. به طور کلی، شیلنگ ناهموارتر از لوله است اما هزینه بیشتری دارد.

نحوه کار شیلنگ پنوماتیک

در حالی که از شیلنگ برای اتصال آسان ابزارهای پنوماتیک استفاده می‌شود، لوله‌های انعطاف پذیر گزینه‌ای است که معمولاً در سیستم‌های پنوماتیک صنعتی استفاده می‌شود. اما قبل از تصمیم گیری، مطمئن شوید که جریان هوای برنامه خود را ارزیابی کنید. جریان مناسب تنها زمانی اتفاق می‌افتد که قطر صحیح را انتخاب کنید.

مهم است که قطر بیرونی و داخلی را اشتباه نگیرید، به همین دلیل است که باید تفاوت بین لوله و شیلنگ را درک کنید. لوله با قطر خارجی مشخص می‌شود در حالی که شیلنگ با قطر داخلی مشخص می‌شود.

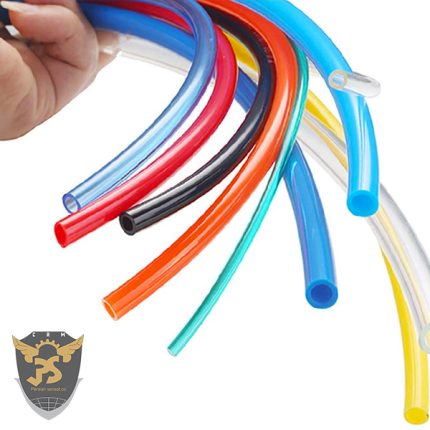

کاربرد شیلنگ پنوماتیک

برای توزیع هوای فشرده از کمپرسور به محل کار، از لوله کشی یا شیلنگ استفاده می‌شود.

لوله کشی کارگاهی

برای کارگاه‌های صنعتی بزرگ، اغلب نیاز به اتصالات متعدد در سراسر کارگاه برای اتصال ابزارهای پنوماتیک وجود دارد. در این تنظیمات معمولاً از یک سیستم لوله کشی سفت و سخت استفاده می‌شود زیرا در برابر ضربه های تصادفی یا سوراخ شدن محافظت می‌کند. با این حال، این سیستم‌های لوله سفت و سخت، گران هستند و نصب آنها به کار زیادی نیاز دارد.

از آنجایی که دوام یک معیار کلیدی است، اغلب از آلومینیوم، مس، فولاد ضد زنگ یا PVC سفت و سخت استفاده می شود. آنها همچنین به اتصالات و اتصالات متعدد نیاز دارند که نقاط نشتی احتمالی را افزایش می دهد. دمای محیط نیز باید در نظر گرفته شود زیرا لوله کشی می تواند با تغییر دما منبسط و منقبض شود.

خطوط تامین هوا

شیلنگ‌های انعطاف پذیر همراه با لوله کشی صلب هوای فشرده یا به تنهایی در کارگاه‌های کوچکتر استفاده می شود. آنها همچنین برای تامین هوای موقت یا متحرک استفاده می‌شوند. از آنجایی که انعطاف پذیری، سهولت نصب و دوام در این کاربردها مهم است، اغلب از HDPE سبک وزن یا خطوط لاستیکی سنگین استفاده می‌شود.

تامین هوا به قطعات

اجزای پنوماتیکی مانند سوپاپ‌ها، سیلندرها یا تنظیم کننده‌های فشار معمولاً از طریق لوله یا شیلنگ پنوماتیک انعطاف پذیر به خط اصلی تامین هوا متصل می‌شوند.

شیلنگ های پنوماتیک اغلب در محیط های صنعتی و زندگی روزمره استفاده می‌شوند. آنها می‌توانند به عنوان حسگر کار کنند، فشار را اندازه گیری کنند، محصولات تولید کنند و حتی مشکلات دستگاه گوارش انسان را تشخیص دهند!

مزایای شیلنگ پنوماتیک

بسته به نوع شیلنگ‌های مورد استفاده مانند نایلون و پلی اتیلن، برخی از مزایای اصلی آن قیمت، اندازه، وزن و سهولت نصب است. یک سیستم هوای پنوماتیک استاندارد معمولاً بیش از 150 psi کار نمی‌کند، بنابراین فشار کاری هنگام تصمیم گیری بین شیلنگ و لوله وارد عمل نمی‌شود. در کاربردهایی که صرفه جویی در فضا ضروری است، شیلنگ می‌تواند گزینه عالی برای اجرای پنوماتیک در نقاط تنگ باشد و به طور کلی وزن کمتری نسبت به شیلنگ دارد.

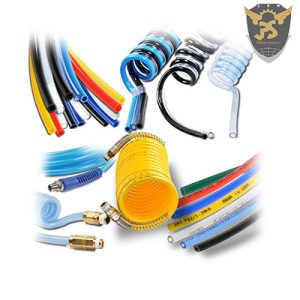

نکات خرید شیلنگ پنوماتیک

عملکرد اصلی لوله و شیلنگ پنوماتیک انتقال هوای تحت فشار به محرک ها، شیرها، ابزارها و سایر دستگاه ها است. اما انواع و اندازه‌های بی‌شماری لوله و شیلنگ در بازار وجود دارد، بنابراین مهندسان باید تعدادی از عوامل مهم را برای انتخاب مناسب برای خرید در نظر بگیرند.

عرضه و کاربرد هوا، مبنایی را برای عملکرد ضروری محصول تعیین می‌کند. الزامات جریان به تعیین اندازه شیلنگ یا لوله کمک می‌کند. لوله به طور کلی با OD و ضخامت دیوار مشخص می‌شود، در حالی که شیلنگ با ID مشخص می‌شود.

صرف نظر از این، انتخاب قطر داخلی خیلی کوچک جریان را خفه می‌کند و منجر به کاهش فشار، ناکارآمدی و سرعت بیش از حد سیال می‌شود که می‌تواند عمر مفید را کاهش دهد. از سوی دیگر، قطر بیش از حد بزرگ، وزن، اندازه و هزینه بالاتر از حد لازم را به همراه دارد.

همچنین اطمینان حاصل کنید که شیلنگ پنوماتیک در حداکثر فشار کاری اعلام شده کار می‌کند. سازندگان معمولاً لوله ها را با اندازه گیری فشار ترکیدگی در 75 درجه فارنهایت درجه بندی می‌کنند و سپس آن را بر یک ضریب ایمنی مناسب (معمولاً 3:1 یا 4:1) برای تعیین حداکثر فشار کاری تقسیم می‌کنند.

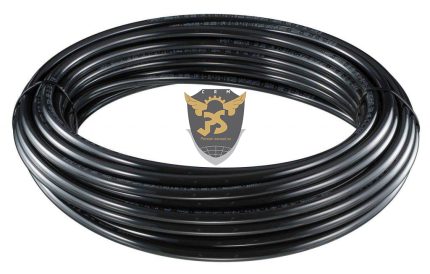

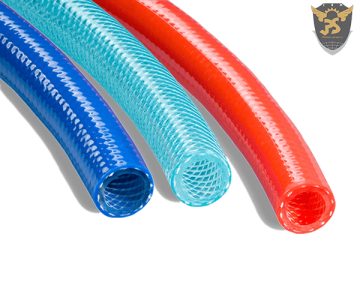

قیمت شیلنگ پنوماتیک

قیمت شیلنگ پنوماتیک ممکن است متغیر باشد و بستگی به اندازه، جنس و کیفیت آن داشته باشد.
